Jaké jsou základní pojmy a parametry optických filtrů?

1. podle filtru pro rozlišení spektrálních pásem:



Podle délky spektra (tj. oblasti, ve které se spektrum nachází) se filtry dělí na ultrafialové, viditelné, blízké infračervené, infračervené a vzdálené infračervené.



Rozsah spektrálních vlnových délek je následující:



UV filtry 180~400nm

Viditelné filtry 400~700nm

Blízké infračervené filtry 700~3000nm

Infračervené filtry 3000nm ~ 10um výše





2. Rozlište filtry podle spektrálních charakteristik:



Pásmové filtry, mezní filtry, spektrální filtry, neutrální filtry, odrazové filtry a negativní filtry.



Jaké jsou základní pojmy a parametry optických filtrů?

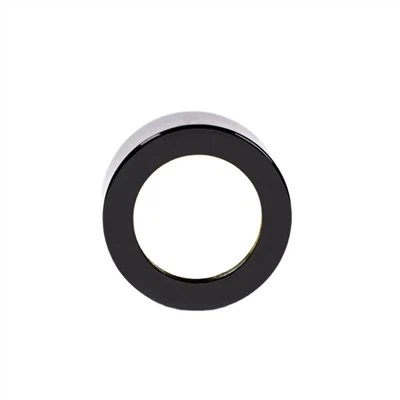

Typ pásma: Světlo zvoleného pásma vlnové délky prochází a světlo mimo pásmo je odříznuto. Jeho optický index je hlavně středová vlnová délka (CWL) a poloviční šířka pásma (FWHM). Dělí se na úzkopásmové a širokopásmové – například úzkopásmový filtr 808, NBF-808.



Typ průchodu s krátkou vlnovou délkou (také nazývaný průchod s nízkou vlnovou délkou):světlo kratší než zvolená vlnová délka prochází a světlo delší, než je mezní vlnová délka – například infračervený mezní filtr, IBG-650.



Typ průchodu s dlouhou vlnovou délkou (také nazývaný průchod s vysokou vlnovou délkou): delší než zvolená vlnová délka průchodu světla, kratší než vlnová délka mezní hodnoty světla. Například filtr infračerveného přenosu, IPG-800.





3. Rozlišujte filtry podle materiálu filmu:



Filtry s měkkým filmem, filtry s tvrdým filmem;



Měkké filmové filtry se používají hlavně v biochemických analyzátorech; tvrdé filmové filtry odkazují na tvrdost filmu a co je důležitější, na práh jejich poškození laserem, takže se široce používají v laserových systémech.





4. pojmy související s filtrem:



Středová vlnová délka (CWL):Vlnová délka použitá při skutečné aplikaci filtru, jako je hlavní špičková hodnota světelného zdroje je 850nm LED lampa, požadavek na střední vlnovou délku je 850nm.



Propustnost (T):Za předpokladu, že počáteční hodnota světla je 100 procent, po průchodu filtrem je ztráta přes vyhodnocení pouze 85 procent, pak je optická propustnost filtru pouze 85 procent, zjednodušeně řečeno je ztráta o kolik , všichni doufáme, že všechno uděláme čím menší, tím lépe.



Špičková propustnost (Tp) > 85 procent:Nejvyšší hodnota, kterou může filtr přenést po ztrátě, je vyšší než 85 procent.



FWHM:Jednoduše řečeno, je to vlnová délka odpovídající 1/2 nejvyšší propustnosti a hodnota levé a pravé vlnové délky se odečte, např. špičková hodnota je 90 procent , 1/2 je 45 procent a levá a pravá vlnové délky odpovídající 45 procentům jsou 800 nm a 850 nm a poloviční šířka pásma je 50 nm.



Blokováno:Propustnost odpovídající blokované oblasti. Vzhledem k tomu, že míra propustnosti dosahuje 0 procent, je obtížné vědět, že slunce dokáže přeměnit podzemní stromy na dřevěné uhlí. Jen spoléhat na to, že tento tenký film pokryje vše, je velmi obtížné a můžeme si jej vybrat pouze prostřednictvím sazby čím menší, tím lepší; to znamená, že nechceme, aby rychlost spektrální propustnosti byla co nejmenší.



Mezní pásmo:Nejmenší přijatelná oblast nežádoucích vlnových délek.



Tvrdý povlak:Pokovování oxidových materiálů (např. Ta2O5, SiO2 atd.).



Měkký povlak:Kromě oxidových materiálů, jako je fluorid (MgF2), sulfid, běžně používané zlato, stříbro, hliník atd.



Film pro vylepšení přenosu (AR):Snížená reflexní fólie zvyšuje pronikání světla tak, aby bylo co nejefektivněji využito světelné energie.



BBAR:Zadní fólie pro zlepšení širokopásmové propustnosti.



Vysoce reflexní (HR):světlo přes určitou vlnovou délku se vrací nebo odráží více, jako je obvyklé použití zrcadel.



Vysoká propustnost (HT):Světlo procházející určitou vlnovou délkou je menší ztrátové, jako je obvyklé použití skleněného okna, které patří k viditelnému světlu s vysokou propustností.
