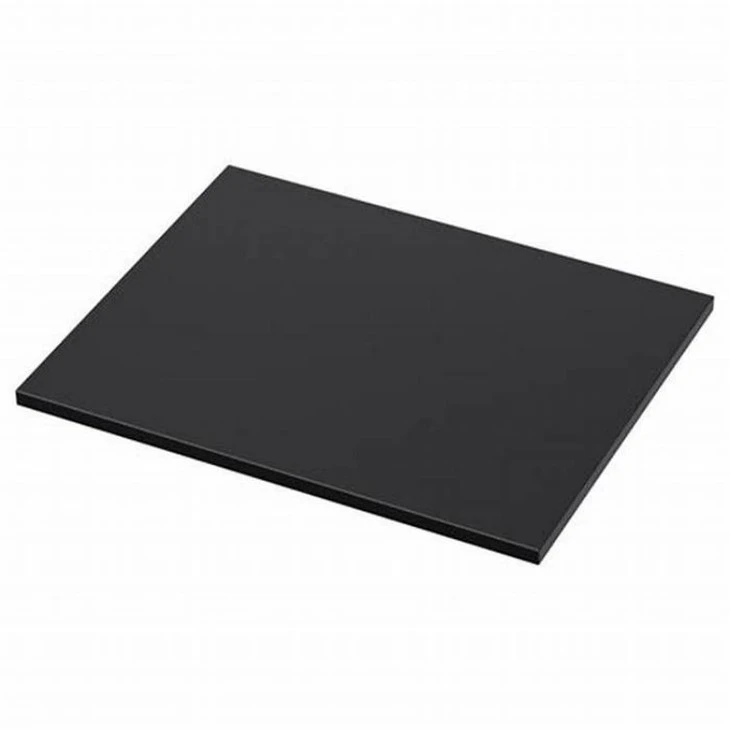

Dichroické zrcadlo pro videoprojektor

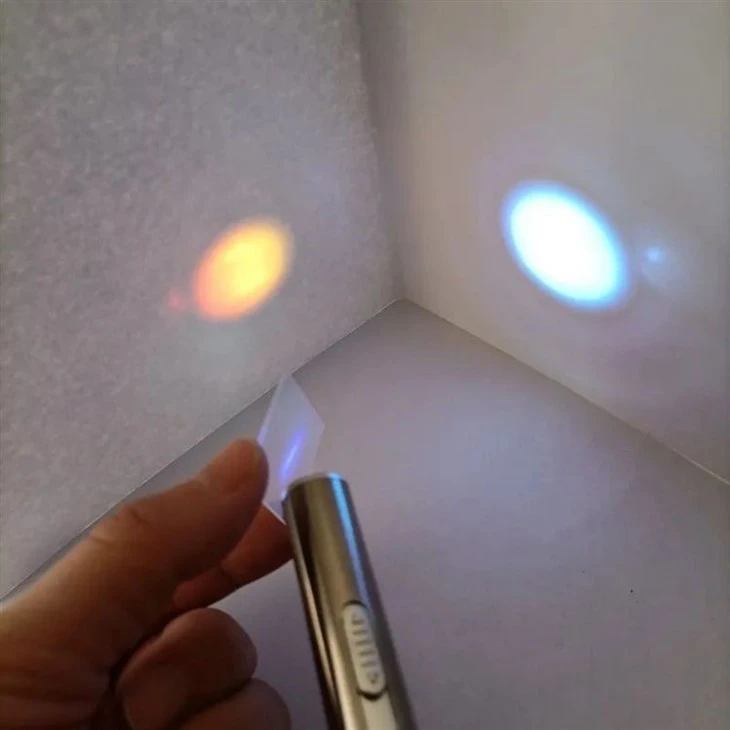

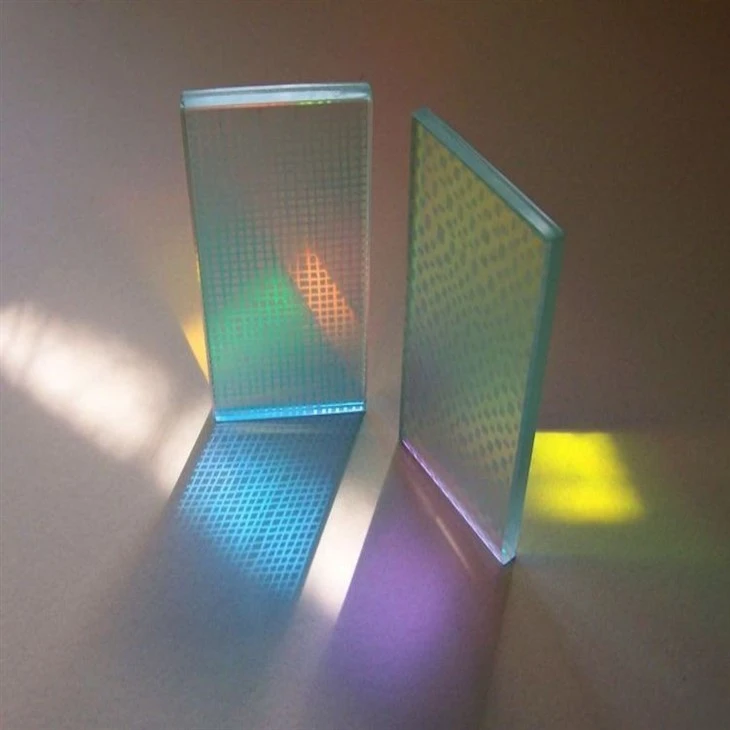

Dichroické zrcadlo je specializovaný optický reflektor, který odráží světlo v určitém rozsahu vlnových délek a zároveň přenáší jiné vlnové délky. Využívá principu tenkovrstvé interference k dosažení vlnově selektivního odrazu a prostupu. Používají se k rozdělení bílého světla do samostatných barevných pásů nebo ke kombinaci světla různých barev. Jejich schopnost odrážet/propouštět cílené rozsahy vlnových délek s vysokou účinností je činí užitečnými v různých optických technologiích, zejména těch, které vyžadují spektrální čistotu nebo česání světla z různých barevných zdrojů.



Naše vysoce výkonná dichroická zrcadla poskytují bezkonkurenční selektivitu vlnových délek pro laserovou optiku, mikroskopii, teleskopii a zobrazovací technologii. Nabízíme široký výběr skladových a vlastních dichroických rozdělovačů paprsků, včetně zrcadel s dlouhou propustností, zrcadel s krátkou propustností, zrcadel pásmové propusti a zrcadel polarizačních rozdělovačů paprsků. Když na přesném řízení vlnové délky a účinnosti nejvíce záleží, můžete se spolehnout na dichroický rozdělovač paprsku od naší společnosti. Dosahují hraničních/mezních vlnových délek s přesností ±1 nm nebo lepší, s ultra úzkými šířkami pásma a vylepšenými AR/HR povlaky. Dodržujeme nejpřísnější výrobní a kvalitativní normy, abychom zajistili, že každé zrcadlo předčí vaše požadavky. Kontaktujte nás ještě dnes a prodiskutujte své potřeby!



Funkce

- Přesná zapínací/omezovací vlnová délka

- Vysoká odrazivost/propustnost

- Úzká šířka pásma

- Vhodné pro vysoký výkon/energii

- Environmentální odolnost



Parametry

Jméno výrobku	Dichroické zrcadlo
Rozsah propustnosti	695-850nm nebo vlastní
Rozsah odrazu	650-680nm nebo vlastní
Substráty	Tavený oxid křemičitý nebo vlastní
AOI	45 stupňů
Dimenze	15 * 15 * 1,1 mm nebo vlastní
Kvalita povrchu	60/40
Propustnost	80-95 procent
Hustota blokování	OD2-OD6

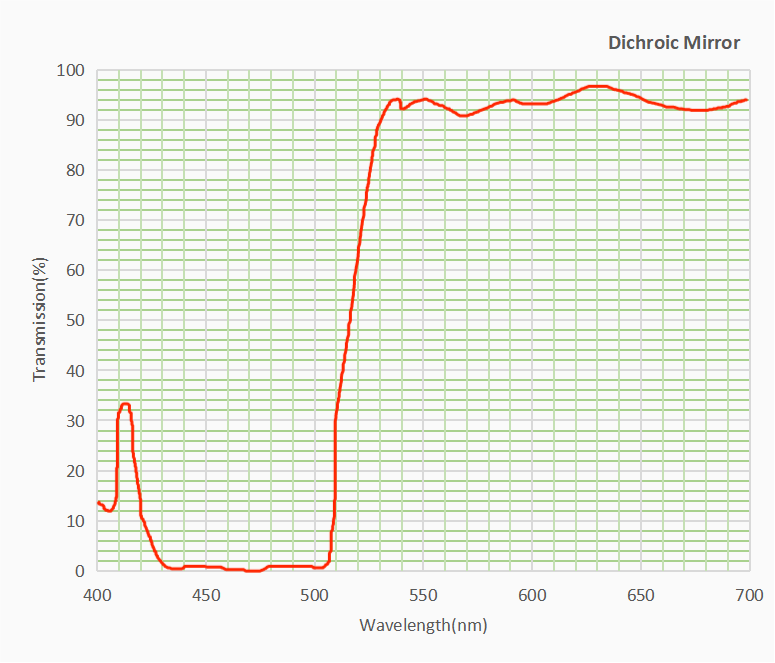

Křivka přenosu spektra



Aplikace

Dichroická zrcadla umožňují selektivní přenos a odraz vlnové délky pro různé aplikace, kde se světlo musí oddělovat, filtrovat nebo kombinovat na základě barvy nebo frekvence. Jejich schopnost procházet některými vlnovými délkami a odrážet jiné jim dává využití v oblastech od laserové fyziky po telekomunikace a biozobrazování. Některé kritické aplikace zahrnují:

- Laserové aplikace

- Fluorescenční mikroskopie

- Fotometrie a radiometrie

- Optické filtrování

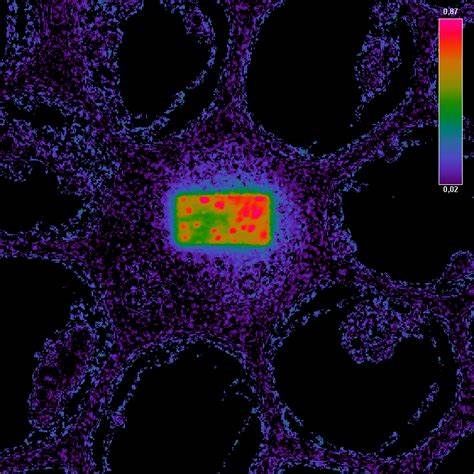

- Fluorescenční rezonanční přenos energie neboli FRET

- Optické mikroskopy

- Telekomunikační zařízení

- Přístroje pro spektroskopii



Co je to optické zrcadlo?

Optické zrcadlo je povrch, který odráží světlo nebo jiné elektromagnetické záření. Zrcadla se běžně používají v optických přístrojích a systémech k manipulaci, přesměrování nebo řízení světla. Některé klíčové vlastnosti optických zrcadel zahrnují:



• Reflexní povrch - Zrcadlo obsahuje vysoce leštěný povrch, obvykle vyrobený ze skla nebo kovu, jako je hliník, který odráží světlo prostřednictvím zákona odrazu. Reflexní povrch je často potažen, aby se zvýšila odrazivost nebo aby vyhovoval určitému rozsahu vlnových délek.



• Kvalita povrchu – Optický povrch musí být pozoruhodně hladký a bez vad, aby produkoval přesné, nezkreslené odrazy. Nerovnosti povrchu mohou rozptylovat světlo a snižovat kvalitu obrazu. Optická zrcadla, stejně jako dichroická zrcadla, jsou přesně leštěná, aby se minimalizovala drsnost a nedokonalosti povrchu.



• Odrazivost – Procento světla odraženého od povrchu zrcadla se nazývá jeho odrazivost nebo odrazivost. Vyšší odrazivost znamená, že se více světla odráží a méně se absorbuje nebo propouští. Různé zrcadlové povlaky mohou dosáhnout téměř dokonalé odrazivosti pro určitá pásma vlnových délek.



• Poloměr zakřivení – Zrcadla mohou mít ploché, konkávní (konvergující) nebo konvexní (rozbíhavé) povrchy v závislosti na jejich aplikaci. Zakřivená zrcadla zaostřují nebo šíří světlo, zatímco plochá zrcadla odrážejí světlo pod stejným úhlem. Konkrétní zakřivení závisí na ohniskové vzdálenosti nebo požadavcích na výkon.



• Velikost apertury – Velikost nebo průměr povrchu odrazného zrcadla omezuje množství světla, které lze odrazit, nebo průměr paprsku, se kterým lze manipulovat. Větší zrcadla s větší aperturou jsou užitečná pro dalekohledy, zatímco malá zrcadla jsou běžná v laserových systémech.



• Montáž – Pro většinu aplikací musí být zrcadlo namontováno tak, aby drželo pevně ve správné orientaci bez deformace optického povrchu. Některá zrcadla vyžadují nastavitelné držáky, které umožňují přesné umístění a vyrovnání.



• Ochranný povlak – U zrcadel používaných ve vysokoenergetických nebo drsných prostředích, jako je vesmír, je někdy na reflexní povrch aplikován ochranný vrchní nátěr, aby se zabránilo poškození nebo degradaci při zachování odrazivosti. Povlak chrání jemný optický povrch před okolním prostředím.
